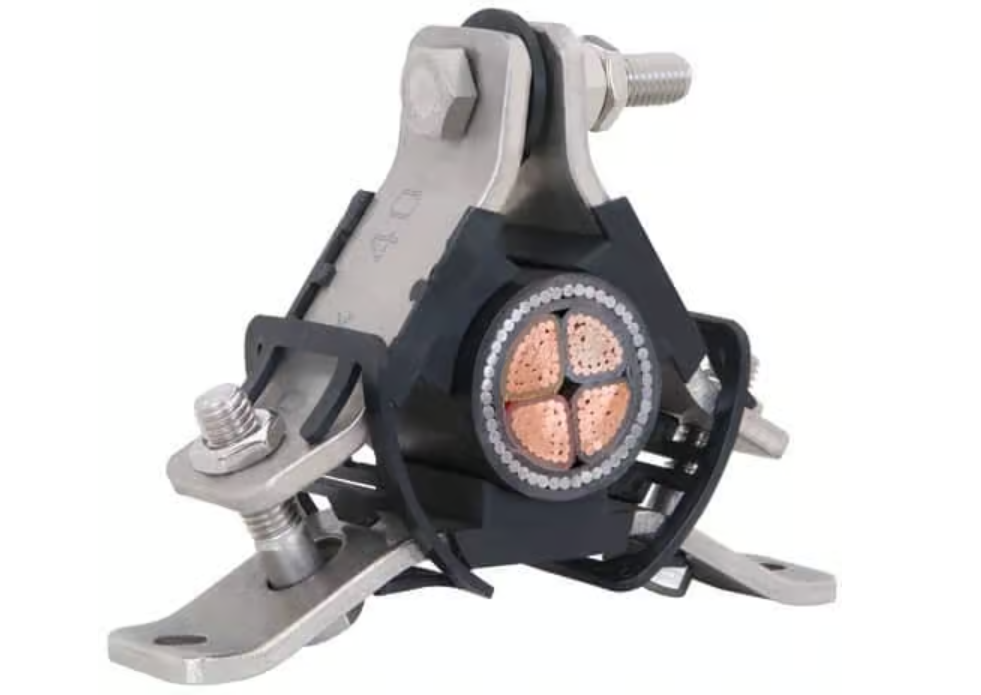

Ellis AR4-A17- Patents Atlas Cable Cleats

Atlas Cable Cleat Part No    Cable Dia Range (mm)    Cable Cleat Dimensions    Weight (g)
Two Bolt Cleat    Single Bolt Cleat    Framing Channel
W (mm)    H (mm)    C (mm)    P (mm)    Fixing Holes    W (mm)    H (mm)    C (mm)    Fixing Hole    W (mm)    H (mm)    C (mm)    Fixing Hole
AR2-A11-*    38-41    170    128    54    150    2xM10    144    136    54    1xM10    144    131    54    1xM10    950
AR2-A12-    41-47    170    129    54    150    2xM10    144    136    54    1xM10    144    131    54    1xM10    950
AR2-A13-    47-55    170    140    54    150    2xM10    157    147    54    1xM10     157    142    54    1xM10    940
AR2-A14-    55-63    170    141    54    150    2xM10     158    148    54    1xM10     158    143    54    1xM10    930
AR3-A15-    63-70    198    164    54    175    2xM10     185    172    54    1xM10     185    167    54    1xM10    1200
AR3-A16-    70-79    198    166    54    175    2xM10     187    173    54    1xM10    187    168    54    1xM10    1200
AR4-A17-    79-87    214    180    54    200    2xM10    204     188    54    1xM12     204    183    54    1xM12    1300
AR4-A18-    87-95    214    186    54    200    2xM10     210     193    54    1xM12    210     188    54    1xM12    1300
AR4-A19-    95-104    214    192    54    200    2xM10    217    199    54    1xM12    217     197    54    1xM12    1300
AR5-A51-    104-112    250    231    54    225    2xM10     254    231    54    1xM12     254     226    54    1xM12    1700
AR5-A52-    112-120    250    232    54    225    2xM10    255    232    54    1xM12    255     227    54    1xM12    1700
AR5-A53-    120-130    250    237    54    225    2xM10     260    237    54    1xM12     260     232    54    1xM12    1700
*Dimension ‘C’ is the cleat depth – not shown on drawing above.
